钢丝药筛网系列

GFW不锈钢筛网

发布时间:2015-08-01责任编辑:迪派网业点击次数:

GFW不锈钢筛网
金属网 工业筛网GF1W     GF2W   GF3W 不锈钢筛网
用途:主要用与固体颗粒筛分、流体过滤以及装饰、防尘、骨架支撑等
标准:所用金属丝均按照Q/90183-2002标准拔制而成,丝材规格见详细参数表,严格按标准GB/T5330-1985要求生产R10,R20,R20/3,R40/3筛网筛孔系列
网孔尺寸:10mm-0.022mm(2-550目)
编织形式:有平纹,斜纹(2/2斜纹、2/4斜纹、不规则斜纹,人字型斜纹
材质:选用优质黄铜、锡青铜、不锈钢、纯镍等,孔精度分1.2.3.级
规格:
1. 网孔系列:采用优先系列R20/3、R10系列,补充系列R20、R40/3、R40,根据需要选用。系列中尺寸公比如下:R20/3--1.4,R10—1.25,R40/3—1.19,R20—1.12,R40—1.06
2. 网孔尺寸:    W =L ÷ n-d      W—网孔平均尺寸。L—相邻网孔长度  W—网孔平均尺寸
d—金属丝平均直径
L、N的取值表:
网孔尺寸mm 测 量 长 度 L mm 测 量 网 孔 数 n
16.0-2.80 查相邻网孔10个的长度
2.65-1.18 查相邻网孔20个的长度
1.12-0.50 查相邻网孔30个的长度
0.45-0.15 10mm相邻网孔数量
0.14-0.071 5mm相邻网孔数量
0.067-0.022 3mm相邻网孔数量
3. 网孔平均尺寸偏差范围:
16.00mm-11.20mm   3%                    10.00mm-5.60mm    3.3%
5.00mm-0.90mm     3.5%                  0.85mm-0.28mm     4%
0.25mm-0.16mm     4.5 %                 0.15mm-0.106mm    5%
0.10mm-0.063mm    6%                    0.56mm-0.04mm     7%
0.038mm-0.022mm   8%

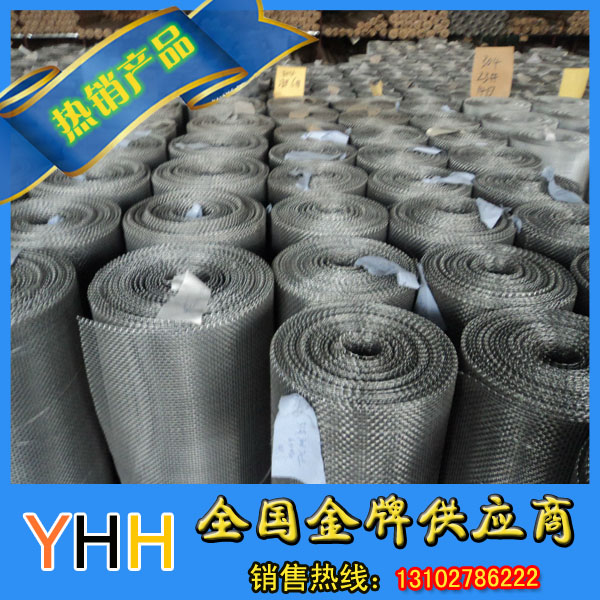

GFW不锈钢筛网

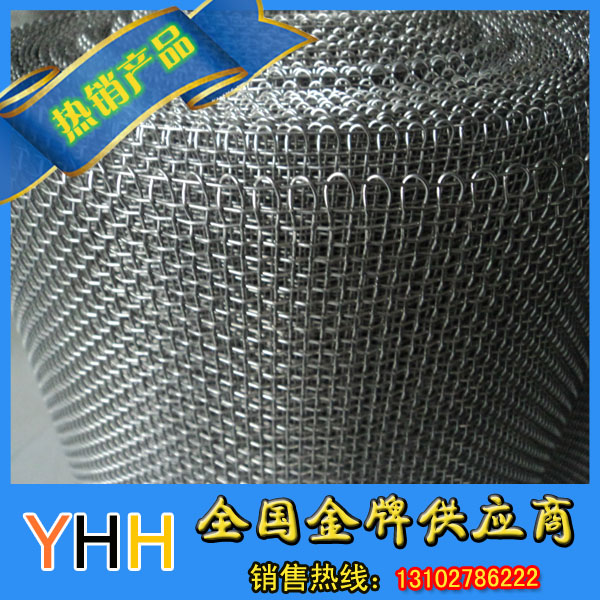

GFW不锈钢筛网

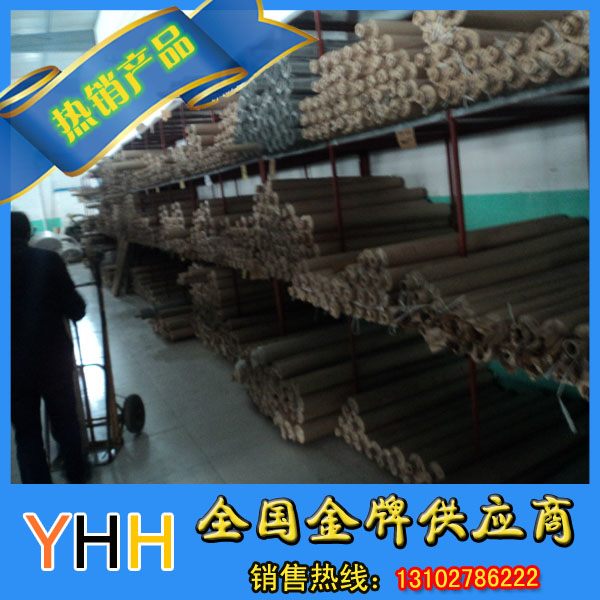

GFW不锈钢筛网
